新闻动态   News
最新资讯   New
2025/8/31
酸性高温涂料和碱性高温涂料的
2025/7/16
为焚烧炉制备KNM1000高
2025/3/20
KNM1000耐高温陶瓷涂料
2025/1/9
KNM1000高温防腐涂料专
2024/10/8
KNM1000高温防腐涂料保
搜索   Search
你的位置：首页 > 新闻动态 > 产品新闻

酸性高温涂料和碱性高温涂料的优势和区别

2025-8-31 22:19:02      点击：

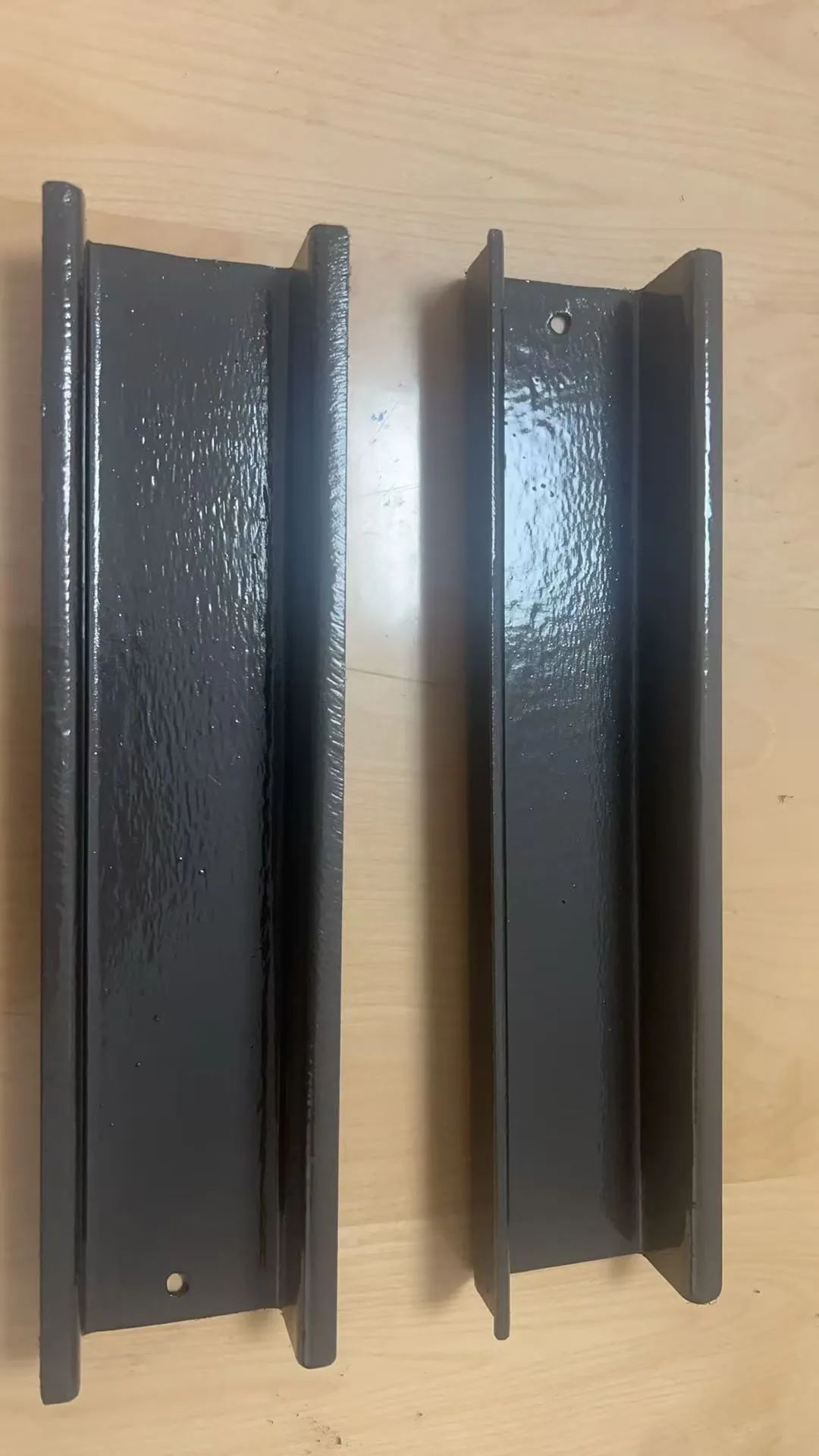

高温无机涂料的酸性与碱性区别，核心体现在化学组成、适用基材、性能特点、施工要求四大维度，二者因 pH 值差异导致适用场景和使用限制截然不同，以下从具体维度展开对比，并补充关键注意事项：

一、核心区别：表格化对比

对比维度 酸性高温无机涂料 碱性高温无机涂料
1. 化学组成 主要成膜物质为酸性无机化合物，如硅溶胶（酸性改性）、磷酸铝、硼硅酸化合物等；填料多为酸性或中性（如石英粉、酸性氧化铝）。 主要成膜物质为碱性无机化合物，如钠 / 钾水玻璃（硅酸钠、硅酸钾）、碱性氧化铝、氢氧化镁等；填料多为碱性或中性（如滑石粉、碳酸钙）。
2. 适用基材 仅适用于酸性或中性基材，避免与碱性基材反应：
- 典型基材：不锈钢、铝合金、石墨、陶瓷（中性）、酸性耐火砖。
- 禁忌基材：普通碳钢（易被酸性腐蚀）、混凝土（碱性）、氧化镁砖（碱性）。		 仅适用于碱性或中性基材，避免与酸性基材反应：
- 典型基材：普通碳钢、铸铁、混凝土、碱性耐火砖（如镁砖、白云石砖）、硅酸盐水泥制品。
- 禁忌基材：石墨（酸性）、部分铝合金（易被碱性腐蚀）、磷酸酯类基材。
3. 核心性能 - 耐腐蚀性：优异的耐酸性介质（如硫酸、盐酸雾气）和耐中性高温油、气性能；
- 附着力：对金属（尤其不锈钢）附着力强，因酸性组分可轻微蚀刻金属表面形成锚固；
- 耐高温性：一般耐温 800-1500℃，部分可达 1800℃（如硼硅酸基）；
- 缺陷：耐碱性极差，遇碱易粉化、脱落；对碳钢基材有腐蚀风险。		 - 耐腐蚀性：优异的耐碱性介质（如氢氧化钠雾气、水泥碱性渗出液）和耐中性高温环境性能；
- 附着力：对碱性基材（如碳钢、混凝土）附着力强，可与基材中碱性成分（如 Ca (OH)₂）反应形成化学键；
- 耐高温性：一般耐温 600-1200℃，低于酸性涂料（因水玻璃基耐温性有限）；
- 缺陷：耐酸性极差，遇酸易分解（如水玻璃遇酸生成硅酸凝胶，失去强度）；长期耐水性较弱（易吸潮返碱）。
4. 施工要求 - 基材预处理：需彻底除油、除锈（尤其金属基材），避免残留碱性杂质（如除锈剂中的氢氧化钠）；
- 稀释剂：需用中性或弱酸性溶剂（如去离子水、稀磷酸溶液），禁止用碱性稀释剂；
- 固化：多为常温或中温固化（100-300℃），高温下进一步致密化。		 - 基材预处理：需去除基材表面酸性污染物（如酸洗残留液），混凝土基材需提前干燥（避免水分影响固化）；
- 稀释剂：需用中性或弱碱性溶剂（如去离子水、稀碳酸钠溶液），禁止用酸性稀释剂；
- 固化：部分需高温固化（300-600℃），水玻璃基可常温固化但需防潮。
5. 典型应用场景 - 工业窑炉内壁（酸性气氛，如玻璃窑、陶瓷窑）；
- 不锈钢高温管道、换热器涂层；
- 高温设备的酸性介质防护（如磷酸生产设备）。		 - 碳钢高温炉体、烟囱内壁；
- 混凝土耐高温结构（如高温车间地面、烟囱基础）；
- 碱性耐火材料的粘结与防护（如镁砖窑炉）。

二、关键注意事项：避免错用失效

  1. 基材与涂料 pH 必须匹配：酸性涂料涂在碱性基材（如碳钢）上，会发生化学反应（如酸与金属氧化物反应），导致涂层脱落、基材腐蚀；反之，碱性涂料涂在酸性基材（如石墨）上，会被酸性物质分解，失去防护作用。
  2. 环境介质需适配：若高温环境中存在酸性气体（如 SO₂、HCl），必须用酸性涂料；若存在碱性气体（如 NH₃、NaOH 雾气），则需用碱性涂料，否则涂层会快速粉化失效。
  3. 耐温性按需选择：若需耐 1200℃以上高温（如窑炉炉膛），优先选酸性涂料（如硼硅酸基）；若耐温要求低于 1000℃（如碳钢烟囱），碱性涂料（如水玻璃基）更经济。
  4. 施工后养护：碱性水玻璃基涂料固化后需避免长期潮湿环境，否则易吸潮返碱，导致涂层发白、强度下降；酸性涂料则需避免接触碱性清洁剂。


三、总结：如何快速选型？

  • 先看基材：不锈钢、石墨→选酸性；碳钢、混凝土→选碱性；
  • 再看环境：酸性气氛 / 介质→酸性涂料；碱性气氛 / 介质→碱性涂料；
  • 最后看耐温：＞1200℃→酸性；＜1000℃→碱性（成本更低）。
